【湖南光晟光纖傳感科技有限公司】訊:分布式光纖測溫系統是將測量的光纜與光纖緊密結合在一起,對光纜進行實時溫度監測,通過測溫測量光纜的皮溫,進而計算芯溫。測溫光纖的優點是可以連續獲取整條電纜線路的溫度信息,具有抗電磁干擾能力強、維護成本低、對溫度變化敏感等優點。因此,近年來,分布式光纖測溫技術逐漸應用于地下電纜溫度監測。

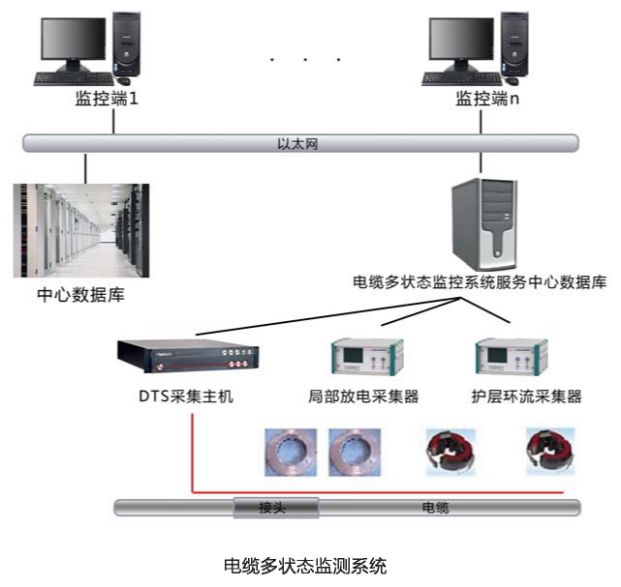

分布式光纖測溫系統。
基于分布式光纖測溫的電力電纜溫度監測系統由三部分組成。
(1)溫度測量主機。
測溫主機安裝在監控室內,主要由激光發射器、濾波器、光電轉換模塊、信號采集處理單元組成,其主要功能是實時采集、處理和傳輸電纜運行時的溫度信息。
(二)測溫光纖。
測溫光纖安裝在被監測電纜表面,利用光纖傳感技術檢測電纜表面的溫度信息。
?。?)主機后臺控制。
后臺監控主機內置組態軟件,利用網絡與測溫主機通信,獲取電纜皮溫信息,通過皮溫芯溫度和載流能力計算。服務器實現組態軟件與數值分析軟件之間的通信,實現電纜溫度預測。
后臺監控主機的主要功能有:
實時顯示溫度和預測溫度變化趨勢。
實時監測電纜溫度,超溫預警,報警。
實現電纜承載能力的計算。
電纜工作溫度和載流量等運行信息的存儲和記錄?;诜植际焦饫w測溫的電纜溫度測量系統在應用于井下電纜溫度時具有明顯的優勢。能準確、實時地監測地下電纜溫度,能準確地定位和觀察沿線電纜的運行情況,電纜溫度異常時,能及時定位異常溫度點,避免電力事故的發生。
